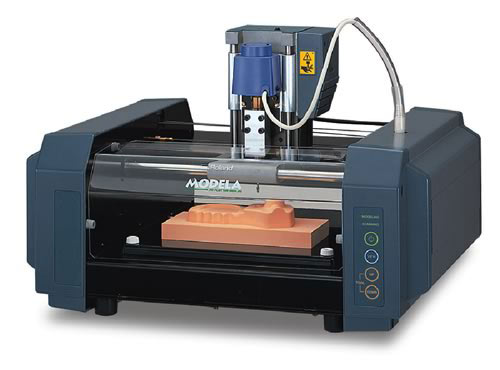

Настольная фрезерная машина и 3D сканер MODELA MDX-20

Настольная фрезерная машина и 3D сканер MODELA MDX-20
по запросу
В корзину
В папку сравнения
Оценить:

Легкие в использовании и совместимые со многими популярными 3D CAD программами, MDX-20 - устройства, совмещающие в себе 3D сканер и фрезерную машину, идеально подходят для многих областей деятельности, от моделирования и ювелирной промышленности до изготовления литьевых форм, быстрого прототипирования, мелкосерийного производства и дизайна портативных изделий. MDX-20 используют для изготовления тестовых образцов, для снижения количества производственных ошибок, уменьшения временных затрат и стоимости, при создании нового продукта.


Технические характеристики

МодельMDX-20MDX-15
XY размеры стола 220 mm x 160 mm 170 mm x 110 mm
Макс. рабочая зона 203.2 mm x 152.4 mm x 60.5 mm 152.4 mm x 101.6 mm x 60.5 mm
Макс. вес заготовки 1000 г 500 г
Интерфейс Serial (RS-232C)
Кнопки управления STANDBY, VIEW, TOOL-UP, TOOL-DOWN,
Индикация Режим сканирования, Режим моделирования, Режим просмотра
Питание AC адаптер (DC+19V 2.1A)
Уровень шума Режим ожидания: до 35 dB (A)
Режим работы (не фрезеровка) : до 70 dB (A) (Согласно ISO 7779)
Габариты 476.8 mm x 381.6 mm x 305 mm 426 mm x 280 mm x 305 mm
Вес (только оборудование) 13.7 кг 9.6 кг
Температура эксплуатации 5 до 40°C
Относительная влажность экспл. 35 до 80 % (без конденсата)
Комплектация AC адаптер: 1, сетевой кабель: 1, пакет программ Roland CD-ROM: 1, фрезерная головка: 1, сканирующая головка RAPS: 1, винты M4x15: 4, инструмент: 1, винты M3x3: 2, двусторонний скотч: 1, передний кожух: 1, шестигранный ключ (3 mm) :1, шестигранный ключ (1.5 mm): 1, стойки для позиционирования: 3, пластилин: 1, руководство пользователя MDX-20/15: 1

Функции моделирования

Держатель инструмента 6 mm
Шпиндель 10 Вт (DC motor)
Программное разрешение 0.025 mm/шаг
Механическое разрешение 0.00625 mm/шаг
Скорость вращения 6500 об/мин
Скорость подачи 0.1 до 15 mm/с.
Обрабатываемые материалы Дерево, Пластики, Смолы (модельный воск, styrenform), Химическое дерево,
Алюминий (A5052 согласно JIS), Латунь
Используемый инструмент Фрезы, сверла, боры

Функции сканирования

Сенсор Активный пьезо сенсор Roland (R.A.P.S.)
Длина 60 mm, диаметр кончика 0.08 mm
Метод сканирования Контактный
Разрешение сканирования
(Dr. PICZA)
X/Y-оси -- 0.05 до 5.00 mm (с дискретностью по 0.05 mm)
Z-ось -- 0.025 mm
Скорость сканирования 4—15 mm/сек.
Экспортируемые форматы файлов DXF, VRML, STL, 3DMF, IGES, Grayscale, облако точек и BMP

Спецификация интерфейса

Стандарт RS-232C
Метод передачи Асинхронный, дуплексная передача данных
Скорость передачи 9600 бит/сек
Контроль четности None (без контроля)
Количество бит 8 бит (фиксированно)
Стоповый бит 1 бит (фиксированно)
Синхронизация Аппаратная

Описание

Настольная фрезерная машина и 3D-сканер в одном аппарате

Уникальность настольных фрезерных станков MDX-20 фирмы Roland в том, что она совмещает в себе функции трехкоординатной фрезерной машины и 3D-сканера. При установленной сканирующей головке эта машина способна оцифровывать трехмерные объекты, создавая их точные компьютерные модели. После смены сканирующей головки на фрезерную MDX-20 превращается в полноценную трехкоординатную фрезерную машину, способную обрабатывать ювелирный воск, модельные материалы, оргстекло и мягкие металлы, такие как латунь и алюминий.

По сравнению с предыдущими моделями сканеров и фрезерных машин Roland, MDX-20 - более производительное и более мощное устройство с большим рабочим полем, улучшенной системой команд, увеличенной скоростью, более жесткой конструкцией и другими преимуществами.

MDX-20 обрабатывает модельный воск, акриловое стекло, пластики, дерево, алюминий и латунь.


MDX-20 может сканировать широкий диапазон объектов, включая такие мягкие, как пластилиновые модели, свежие фрукты, а также стеклянные объекты, представляющие трудность для оптических сканеров.


Установка активной пьезосканирующей головки (Roland Active Piezo Scanner) (RAPS) на MDX-20 превращает ее в 3D сканер для сканирования 3D-объектов и создания компьютерных моделей.


Замена сканирующей головки на фрезерный шпиндель делает MDX-20 полноценной фрезерной машиной, управляемой с компьютера.


Запатентованная технология RAPS фирмы Roland позволяет MDX-20 сканировать с точностью до 0,05 мм.


MDX-20 комплектуется программой 3D Engrave, которая позволяет делать трехмерную гравировку.


Программа для сканирования Dr. PICZA MDX-20 комплектуется программным обеспечением для трехмерного сканирования - программой Dr.Picza. Из этой программы можно полностью управлять процессом сканирования: изменять шаг сканирования и размеры зоны, менять выпуклость/вогнутость изображения для создания литейных форм, создавать зеркально-симметричные объекты функцией "зеркало", регулировать наклон объекта, включать функцию сглаживания кривых, устанавливать высоту поверхности.


Функция предварительного просмотра программы Dr.Picza позволяет посмотреть получающееся изображение под любым углом. Можно также залить поверхность объекта цветовой заливкой или текстурой.


Программное обеспечение

В комплект поставки MDX-20 входит полный пакет программного обеспечения, включающий программы Dr. PICZA, MODELA Player и Dr. 3D Engrave и совместимый с большинством популярных 3D-программ. Программа Virtual MODELA визуализует процесс обработки с учетом выбранного инструмента и показывает чистоту и время обработки. Драйвер под Windows 95/98/NT4.0/2000/Me также входит в поставку.

Применения

В число возможных применений входят моделирование, ювелирное дело, изготовление прототипов и литейных форм, дизайн упаковки и гравировка по различным материалам. MDX-20 сканирует объекты со скоростью от 4 до 15 мм/с с шагом сканирования до 0,05 мм. Рабочая зона MDX-20 = 200 мм x 150 мм x 60 мм. Благодаря технологии RAPS, MDX может сканировать широкий диапазон объектов, включая такие мягкие, как пластилиновые модели, свежие фрукты или цветы, недоступные другим контактным сканерам. MDX может также сканировать стеклянные объекты, что всегда представляло сложность для оптических сканеров, т.к. лучи проходили сквозь стекло, не отражаясь.

Безопасность

Прозрачный корпус защищает пользователя от контакта с инструментом во время работы и собирает опилки, не мешая наблюдению за процессом обработки.


Примеры использования


Полиграфия

Изготовление блинтовых штампов и конгревных клише из таких цветных металлов как латунь и магний. Использование в производстве оборудования Roland позволит вам быстро и качественно обрабатывать даже самые мелкие и сложные клише.

Ювелирное дело

Возможна обработка как напрямую драгоценных металлов, таких как золото, серебро, платина, так и изготовление мастер моделей из восков, ювелирных пластиков и цветных металлов. А также возможна обработка таких материалов, как янтарь, бивень мамонта и т.д.

Прототипирование

Изготовление прототипов моделей. Использование станков Roland позволит получать прототипы непосредственно на вашем рабочем столе, проверять дизайн и собираемость изделий, что позволит исключить дальнейшие производственные ошибки.

Производство упаковки

Изготовления литьевых и пресс форм, форм для вакуумной формовки, корексов, и т.д. Как из пластиков дерева, МДФ, так и из таких цветных металлов как алюминий и дюраль.
